ProtelDXP2004是暂时收集上功用最强盛、最专业的pcb在现板计划软件，ProtelDXP2004将电路道理图计划、pcb板图计划、电路仿真和PLD计划等多个适用东西配合起来组成EDA劳动平台，是暂时海内最流通的通用EDA软件。ProtelDXP采纳一种新的方式来开始板卡计划，使你可能体验极大的随机，进而可能使你在计划的差别阶段随便变换，按你平常的计划流量开始劳动。
1.分级在现图进来
2.Spice3f5混杂电路模仿
3.ProtelDXP2004实足支持在现图底子上的FPGA计划
4.计划前和计划后的旗号线传输效力分解
5.规矩启动的板卡计划和编纂
6.自动布(Autorouting)
7.ProtelDXP2004完备CAM输入本领
ProtelDXP建立道理图
1、翻开ProtelDXP软件，咱们必要先建立一个工程组。

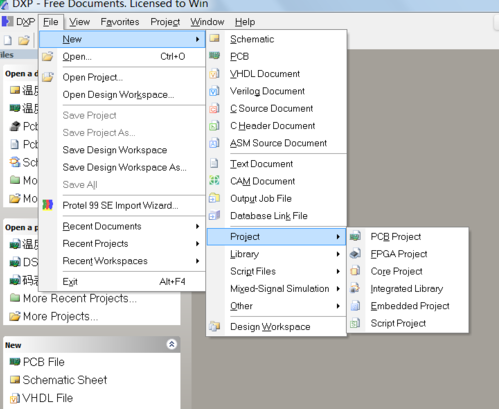

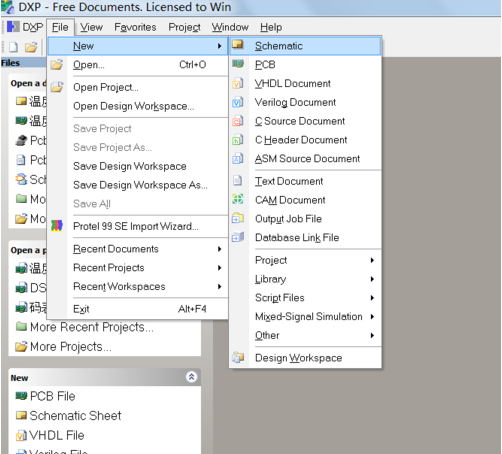

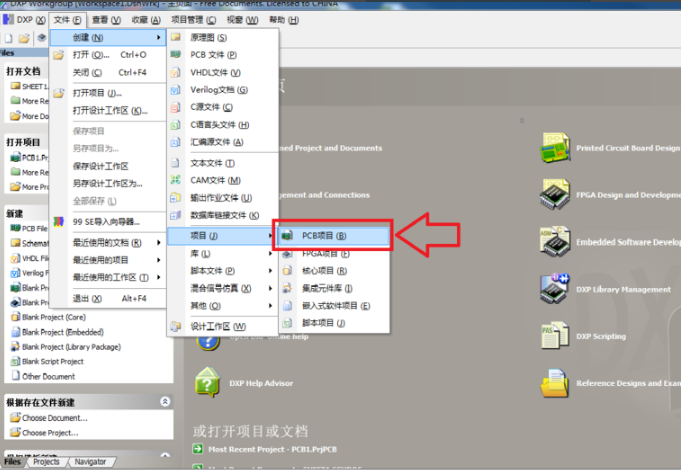

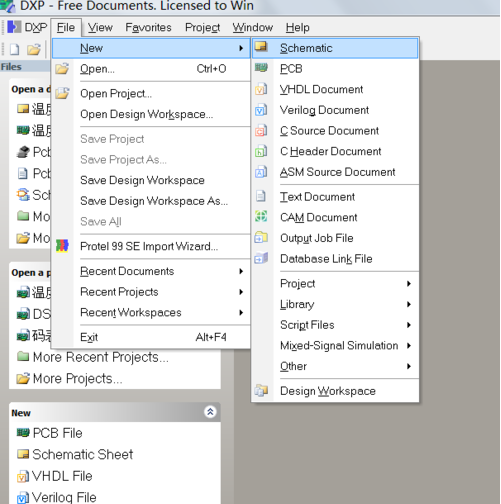

2、建立一个新工程，挨次头等头等的菜单，【New】，【Project】,【PCBProject】。
3、建立一个SchDoc电路道理图文献。当咱们做好这些筹备劳动后，便可发端绘图了。
4、ProtelDXP能够贯串Proteus电路仿真软件，Keil单片机C谈话软件,功能的进修单片机。
ProtelDXP何如建立一个新名目？
1、在桌面上点击翻开Proteldxp应用步调;

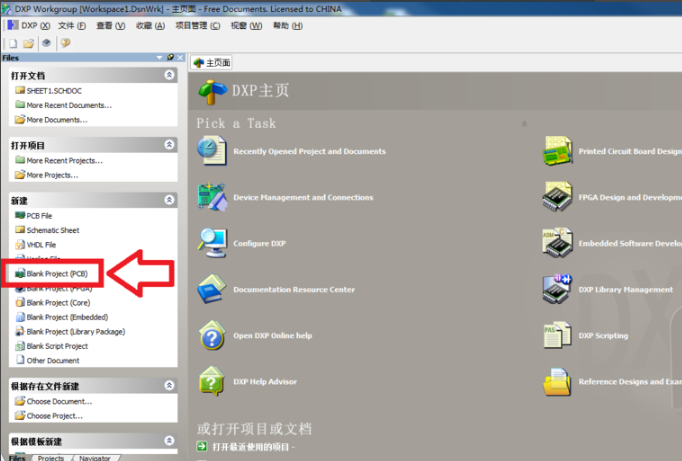

2、建立一个新的PCB名目有两种办法，最后咱们能够在左边的新建窗口中点击BlankProject(PCB)选项;
3、另外一种办法是翻开菜单中的<建立>，而后挨次翻开<名目>——

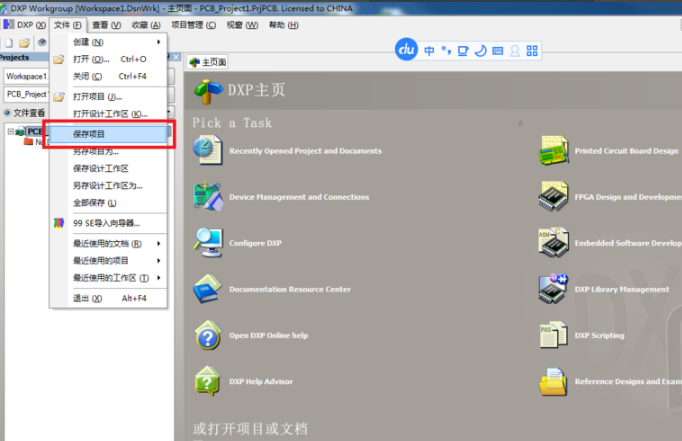

4、咱们将这个建立的名目开始保留，翻开菜单中的文献选项，而后鄙人拉的列表当选择保留名目;

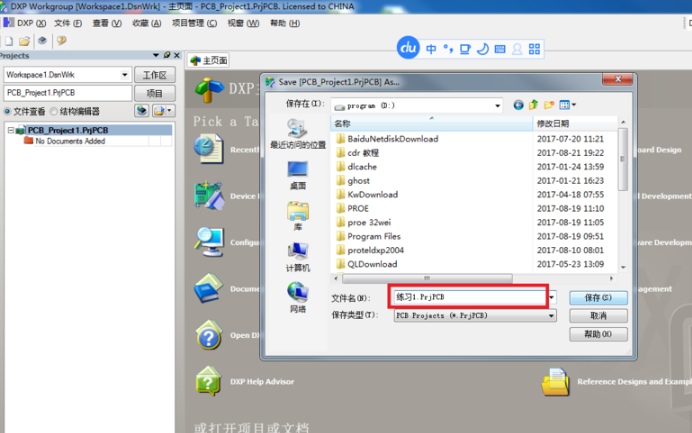

5、采取咱们要保留的路途，这边咱们将其定名为<操练1..PrjPCB>，而后点击保留;
6、此时咱们的名目就已建立完毕;
CAD图何如导入ProtelDXP？

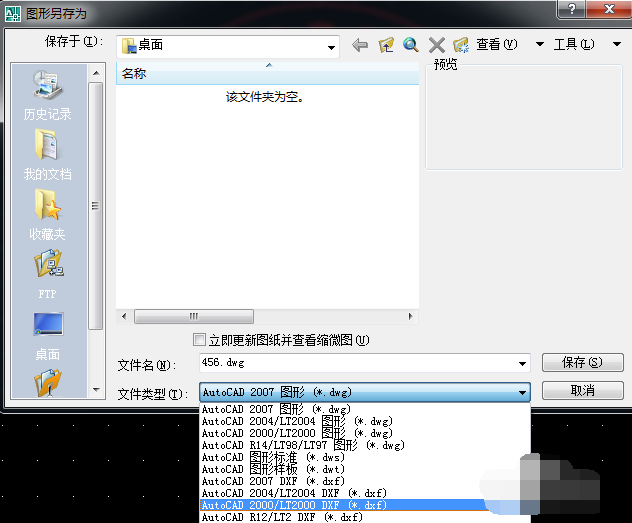

1、把CAD文献保留为2000dxf方法
2、在DXP软件中新建一个Pcb板
3、翻开东西栏上的《文献》，采取《导入》，而后把单元改成mm。底下也有零点的采取，你能够点击采取，而后在DXP中依照自身的志愿采取零点
