TrueTable(真实表格)是一款基于CAD平台的软件,

能够在CAD和Excel、WPS间互导表格,能输出、更新CAD中的任意表格。

同时附带钢结构助手，轻轻松松统计用钢量。

同时支持Excel和WPS表格:

支持Excel97/2000/XP/2003/2007/2010

支持WPS表格2005/2007/2009/2010

支持AutoCAD和国产CAD:

支持AutoCAD14/2000/2002/2004/2005/2006/2007/2008/2009/2010/2011/2012

(包括:AutodeskCivil3D,AutoCADMechanica,AutoCADElectrical,AutodeskMap3D)

支持ZWCAD2006/2007/2008/2009/2010

支持浩辰ICAD2006/2007/2008/2009/2010

主要功能:

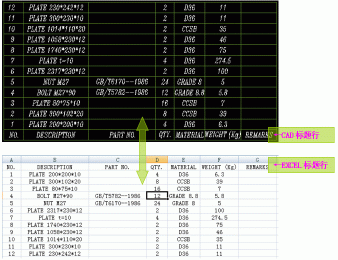

将CAD中的表格或文本输出到Excel

将CAD中的表格或文本输出到文本文件(TXT)或CSV文件

直接输出CAD中的任意表格,即使这些表格是复杂实体,

比如：块参照,带属性的块参照,CAD自身的Table实体以及其它软件生成的表格

将Excel表格导入CAD,并将Excel表格和CAD表格进行关联

将文本文件(TXT)或CSV文件导入CAD

同时将多个CAD表格输出到Excel文件

可以精确定义CAD表格尺寸,包括文字高度、文字宽度系数、行高、列宽

可以设置表格外框,网格,文本的颜色

可更新CAD中的任意表格,数据源可以是打开的Excel表格或Excel文件

输入表格时自动分片,并能设置各片表格的表头,表尾

支持文本水平、垂直排列,共9种对齐方式

支持自动换行,上、下标,文本旋转,竖直文本,多行文本，单元格边框，文本自动适配

具有文本自动替换功能,能使CAD中的特殊符号在Excel中正确显示,如将"%%c"替换为"Φ"

支持Excel的隐藏行、列

支持表格倒置,即输出、输入表格时颠倒表格顺序

5种表格插入方式:表格四个角点以及指定窗口

统计CAD中的文本

批量输出MST,SFCAD,TWCAD材料表

材料表自动计算,钢结构用钢量统计

特色功能:

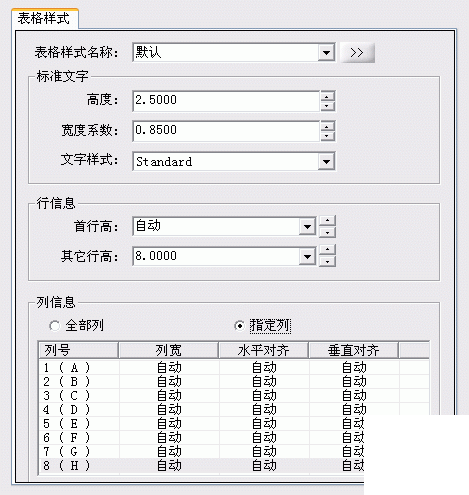

可精确指定表格尺寸

通过表格样式可以精确指定表格的高度、宽度、各列对齐方式、文字大小等参数。

表格倒置

有的表格的表头(标题行)在上面，即表格从上下往下排列，

有的表格的表头在下面，即表格从下往上排列，

选择"表格倒置"后,可以轻松地将表格顺序换过来。

输入、输出和更新3个模块均支持表格倒置。

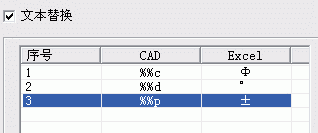

文本替换

CAD有些特殊的字符表示方法,如"%%c"显示为"φ"，

但输出到Excel后，仍显示为"%%c"，

使用文本替换，就可以在Excel中正确显示这些符号。

自动打断整行文本

在空格处断开字符串，有些CAD表格一行就是一个长字符串，中间以空格隔开，

如"abc123def"，使用自动打断文本，可以将字符串拆分为3段:

"abc","123","def"

SFCAD软件生成的表格就是这种情况。

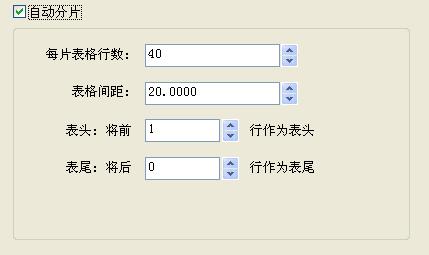

表格自动分片

在输入表格时，如果表格过长，这个功能非常有用，并能设置表头和表尾。

即每片表格都有相同的表头或表尾。

出到Excel有3中方式

1.新建Excel表格，将表格输出到新的Excel表格中

2.输出到当前打开的Excel表格中，接在原来表格后面

3.输出到当前Excel表格的指定位置，即当前选择的单元格位置

TrueTable工具

1.批量输出表格:同时输出CAD中的多块表格

2.统计文本:统计文本数量，并进行排序

3.输出文本:将文本输出文件

4.输出MST材料表:可批量输出

5.输出SFCAD材料表:可批量输出，并自动补全数据

6.输出TWCAD材料表:可批量输出，并自动补全数据

7.统计螺栓球:统计网架螺栓球，并按规格大小排序
